Typ Bubbler (4 EW - 24 EW)
Funktionsbeschreibung
Drei Reinigungsstufen – für gleichbleibend gute Resultate |
STUFE
1 - Die Vorklärung (mechanische Reinigungsstufe):
Das
anfallende häusliche Abwasser wird in die
Vorklärung eingeleitet
und von den absetzbaren
Stoffen befreit. |
STUFE
2 - Der Puffer (Auffangen von Abwasserstößen):
Das vorgereinigte
Abwasser wird im Puffer gespeichert und schubweise in das SBR-Becken
dosiert. Dadurch wird die biologische Reinigungsstufe von Wasserstößen
durch Badewannenentleerung, Waschtage, Familienfeiern etc. abgekoppelt. |
STUFE
3 - Das SBR-Becken (biologische Reinigung und Nachklärung):
Die eigentliche biologische Reinigung des Abwassers erfolgt
in Reinigungzyklen. Belüftete und unbelüftete Zeiten wechseln
sich ab.
A. Wartephase / automatischer Sparbetrieb
Das SBR-Becken ist bis zur minimalen Wasserstandshöhe gefüllt.
Der darin befindliche Belebtschlamm wird während der Wartephase
mit Unterbrechungen belüftet, um die Mikroorganismen am Leben
und somit jederzeit einsatzbereit zu halten, d.h. belüftete
und unbelüftete Zeiten wechseln sich ab. Erfolgt kein Zufluss,
verbleibt die Anlage automatisch im Sparbetrieb. |
B.
Füll- / Reinigungsphase
Im Puffer angefallenes Abwasser
wird in das SBR-Becken dosiert. Der zur Reinigung des Abwassers
benötigte Sauerstoff wird durch einen Luftverdichter bereitgestellt.
Um Energie zu sparen, erfolgt der Lufteintrag in Zeittakten.
|
C.
Sedimentations- / Abpumpphase
Während der Sedimentationsphase
(Absetzphase) kann der Belebtschlamm unter strömungsfreien Bedingungen
sedimentieren, d.h. die Belüftung und die Pumpen sind nicht
aktiv. Angefallener Überschussschlamm wird in die Vorklärung
zurückgeführt. Das gereinigte Wasser kann in den Vorfluter oder
die Versickerung abgegeben werden.
Hier finden Sie Informationen
über Energieverbrauch
der SBR-Kleinkläranlagen |
Versionen
Version Mammutpumpen
Lieferumfang
"Mammutpumpe" (MP):
Multifunktionshalter aus V2A mit
Mammutpumpen als Dosier-, Hebe- und Schlammpumpe, ohne
elektrische Teile in der Anlage
Versionen "Außensäule"
ausgestattet mit:
Kunstoffaussensäule, Schutzart
IP 44 mit Computersteuerung, Luftverdichter, Magnetventilblock
und Warnlampe, Kleinteile
Versionen "Wandhalterung"
ausgestattet mit:
Wandhalterung zur Innenaufstellung
mit Computersteuerung, Luftverdichter, Magnetventilblock
und Kleinteilen
Version
elektrische Pumpe
Lieferumfang "elektrische
Pumpen" (EP):
Multifunktionshalter aus V2A mit elektrischen
Pumpen als Dosier- und Hebepumpe,
Schlammpumpe als
Mammutpumpe, Hochwassermelder sowie oberer und unterer
Wasserstandshöhenbegrenze
Versionen "Außensäule"
ausgestattet mit:
Kunstoffaussensäule, Schutzart
IP 44 mit Computersteuerung, Luftverdichter, Magnetventilblock
und Warnlampe, Kleinteile
Versionen "Wandhalterung"
ausgestattet mit:
Wandhalterung zur Innenaufstellung
mit Computersteuerung, Luftverdichter, Magnetventilblock
und Kleinteilen |
|
|
Ansicht |
 |
|

BUBBLER
Version: Mammutpumpen mit Außensäule |

BUBBLER
Version: Mammutpumpen mit
Wandhalterung zur Innenaufstellung
|

BUBBLER
Version: elektrische Pumpen mit Außensäule |

BUBBLER
Version: elektrische Pumpen mit
Wandhalterung zur Innenaufstellung |
|
BUBBLER im Detail |
|
|
Der BUBBLER
ist ein SBR-Techniksatz, der für Neubauten und Nachrüstungen
von Kleinkläranlagen in den Anschlußgrößen von 4 EW bis 24 EW
eingestzt wird. Der für den Klärvorgang erforderliche feinblasige
Sauerstoffeintrag erfolgt mittels eines Verdichters über Membranbelüfter.
Wahlweise mit Mammutpumpe oder elektrischen Pumpen, Außensäule
oder Wandhalterung.
Weitere Merkmale sind:
- Keine elektrischen Teile in dem Behälter (Version Mammutpumpe)
- Dynamische Prozesssteuerung
- Hohe Reinigungsleistung
- Geringer Stromverbrauch und Wartungsaufwand
|

Steuereinheit
jeweils mit Computersteuerung, Magnetventilen und Verdichter
zur effizienten Steuerung der Anlage |
Füllstandsbegrenzer
stufenlos verstellbar zur optimalen und energiesparenden
Steuerung der Anlage (nur bei der Version mit elektrischen
Pumpen). |
 |
Membranbelüfterkerzen
mit
Gewicht gegen Auftrieb. Für die optimale, ganzflächige
Belüftung des Belebungsbeckens. |
|

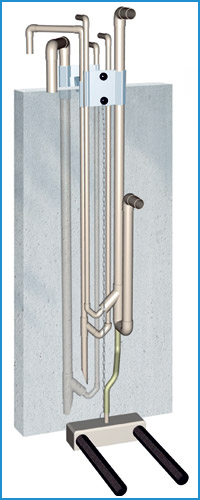

Multifunktionshalter
aus Edelstahl (V2A) für den perfekten Sitz in jeder Anlage sowie
für eine einfache und schnelle Montage.
Mammutpumpe
Eine mit Druckluft betriebene Hebevorrichtung |
| |
|
|
BUBBLER XL
Version elektrische Pumpen Vollkreis
für 25 EW - 52 EW
BUBBLER XXL
Version elektrische Pumpen Vollkreis
für 50-70 EW und 80-140
EW
|
|
