Typ Twister 2 (4 EW - 12 EW)

Funktionsbeschreibung

Drei Reinigungsstufen – für gleichbleibend gute Resultate

STUFE 1 - Die Vorklärung (mechanische Reinigungsstufe):
Das anfallende häusliche Abwasser wird in die
Vorklärung eingeleitet und von den absetzbaren
Stoffen befreit.

STUFE 2 - Der Puffer (Auffangen von Abwasserstößen):
Das vorgereinigte Abwasser wird im Puffer gespeichert und schubweise in das SBR-Becken dosiert. Dadurch wird die biologische Reinigungsstufe von Wasserstößen durch Badewannenentleerung, Waschtage, Familienfeiern etc. abgekoppelt.

STUFE 3 - Das SBR-Becken (biologische Reinigung und Nachklärung):
Die eigentliche biologische Reinigung des Abwassers erfolgt in Reinigungzyklen. Belüftete und unbelüftete Zeiten wechseln sich ab.
A. Wartephase / automatischer Sparbetrieb
Das SBR-Becken ist bis zur minimalen Wasserstandshöhe gefüllt. Der darin befindliche Belebtschlamm wird während der Wartephase mit Unterbrechungen belüftet, um die Mikroorganismen am Leben und somit jederzeit einsatzbereit zu halten, d.h. belüftete und unbelüftete Zeiten wechseln sich ab. Erfolgt kein Zufluss, verbleibt die Anlage automatisch im Sparbetrieb.

B. Füll- / Reinigungsphase
Im Puffer angefallenes Abwasser wird in das SBR-Becken dosiert. Der zur Reinigung des Abwassers benötigte Sauerstoff wird durch einen Tauchmotorbelüfter bereitgestellt. Um Energie zu sparen, erfolgt der Lufteintrag in Zeittakten.

C. Sedimentations- / Abpumpphase
Während der Sedimentationsphase (Absetzphase) kann der Belebtschlamm unter strömungsfreien Bedingungen sedimentieren, d.h. die Belüftung und die Pumpen sind nicht aktiv. Angefallener Überschussschlamm wird in die Vorklärung zurückgeführt. Das gereinigte Wasser kann in den Vorfluter oder die Versickerung abgegeben werden.

Lieferumfang TWISTER 2:

- Multifunktionshalter aus V2A mit Tauchmotorbelüfter, Auftriebskörper, vergossenes Ventil und vergossene Abzweigdose, elektrischer Hebepumpe und elektrischer Dosierpumpe
- Werkseitig steckerfertig vormontierte Technik mit 20 m abwasserbeständigem Kabel, Computersteuerung im Gehäuse IP 54, optische und akustische Warnmeldung
- Vertrieb nur an werkseitig geschulte Einbaupartner

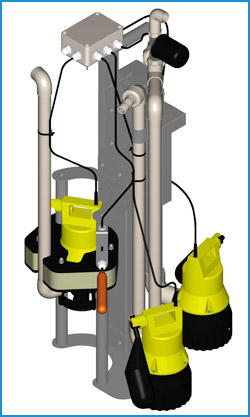

Ansicht

SBR-Techniksätze TWISTER 2

TWISTER im Detail

Die zweite Twister-Generation überzeugt mit noch effektiverer Technik und sehr kompakter Bauform. Der TWISTER 2 ist ein SBR-Techniksatz, der für Neubauten und Nachrüstungen von Kleinkläranlagen in den Anschlußgrößen von 4 EW bis 12 EW eingestzt wird. Der für den Klärvorgang erforderliche feinblasige Sauerstoffeintrag erfolgt über einen Tauchmotorbelüfter, der mittels Niveauunterstützung immer einen optimalen Wirkungsbereich hat.
Weitere Merkmale sind:

Steckerfertig
Einfache Montage
Hohe Reinigungsleistung
Geringer Stromverbrauch und Wartungsaufwand

Vergossene Abzweigdose

Tauchmotorbelüfter mit
EasyLift-System:
Steuereinheit jeweils mit Computersteuerung, Magnetventilen und Verdichter zur effizienten Steuerung der Anlage

Vergossenes Magnetventil
Definierte Steuerung der Überschußschlammrückführung. Durch öffnen des Ventils strömt Luft durch das System und unterbricht die kommunizierenden Rohre

Dosier- und Hebepumpe
Die gezielte Dosierung aus dem Pufferbecken in das SBR-Becken und das Abpumpen des gereinigten Wassers erfolgt über Tauchmotorpumpen
